De aangepaste van het de Batterijbeheersysteem van Li Ionencontrole van de de Beschermingskring

BI5116G
Geïntegreerd BI5116G elektrisch
De Specificatie van het poolbeheersysteem


Datum


2019-5-7

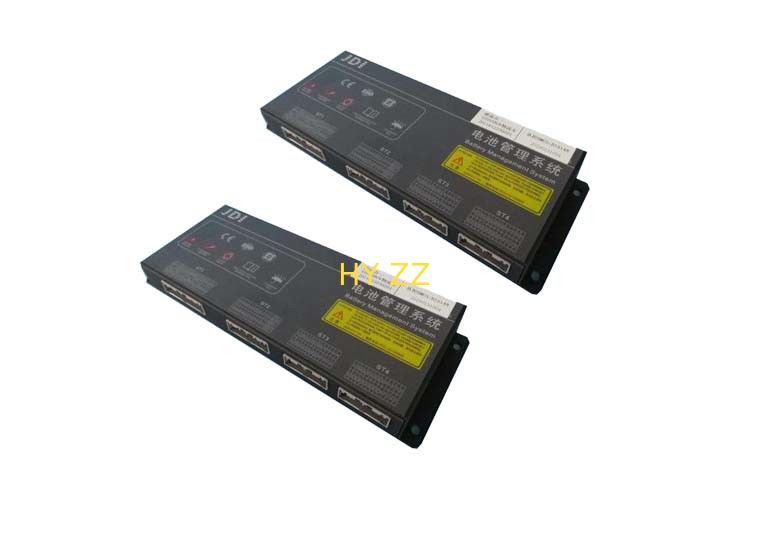

Productbeeld

Productnaam

Het beheersysteem van de BMSIntegratedbms batterij

systeemstructuur:



Het batterijbeheersysteem is een belangrijk stuk van het elektrisch voertuigsysteem. BIU reeks geïntegreerde BMS wordt ontworpen voor middelgrote en met lage snelheid voertuigen, gebruikend automobielrangcomponenten en IP54-bescherming. Het product heeft sterke scalability, die de inzameling, beheers en controlefuncties van één enkele doos kan voltooien. Het kan het toepassingsscenario van BMU uiterlijk ook uitbreiden om aan veelvoudige kabinetten aan te passen. Het wordt wijd gebruikt in voertuigen met lage snelheid om aan de systeembeheersingsvereisten van de batterijpakken van de automobiel-rangmacht te voldoen. Het is geschikt voor ternaire lithium-ionenbatterijen, het fosfaat van het lithiumijzer, lithiummanganaat, titanium. Een secundaire batterij zoals lithiumzuur die een celvoltage in de waaier van 0 hebben aan 5V.
Dit product is hoofdzakelijk samengesteld uit een batterij geïntegreerde beheersmodule BIU (BIU), het vertoningsscherm, shunt, bedradingsuitrusting en andere toebehoren. BIU kan het koordbatterijen van 16/32/48 afzonderlijk verzamelen en leiden, en steunt tot 10 16 koordslaven. Uitbreiding. Het systeem wordt uitgebreid met een madeliefje-ketting topologie om de informatie van de batterijbemonstering in realtime te verkrijgen. Wanneer het elektrisch voertuigsysteem werkt, communiceert BIU met het voertuigcontrolemechanisme, het intelligente het laden apparaat, het instrument en ander materiaal door de BLIKbus om de statusinformatie, de macht, Soc, enz. van het batterijpak te tonen. Nadat het voertuigcontrolemechanisme de BMS-gegevens leest, wordt de motor gecontroleerd door het intelligente motorcontrolemechanisme. BMS kan ook met laders aan boord en snelle het laden posten communiceren, en heeft de functies van de verbindingsbevestiging zoals het laden van de opsporing van de haventemperatuur, CC, CP, CC2 en andere nationale normen.

productcode

BMS: 16S32S48S, is het BMS geïntegreerde batterijbeheersysteem verdeeld in: 16S32S48S, zijn het gewicht en de specificaties als volgt
:




Systeemtopologie:







Levertijd

25 werkdag
